电流传感器的型号和种类

电流传感器的型号和种类

电流测量是一种在智慧电力时代中至关重要的技术，同时，该技术也需要满足很多行业测量标准和要求，以达到最佳测量效果。我们将目前电流测量技术分类为非隔离式测量与隔离式测量，针对以下种类进行总结

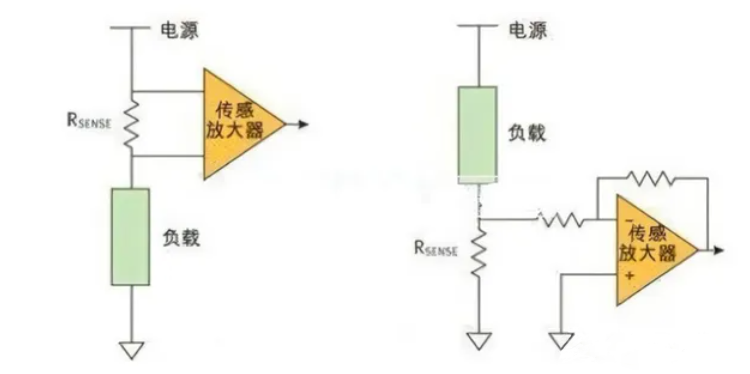

一、非隔离测量（电阻/分流器）

电阻分流器在低频率小幅值电流测量中，表现出高的精度和较快的响应速度，性价也高。相对而言在于电气非隔离，高电压场合受限。容易损耗和发热，大电流场合尤其严重，面对特殊场景需要散热措施，测量精度也会随着温漂变化，而高性能分流器（高精度、低温度系数）价格也比较昂贵。

工业领域中，在不涉及到测量回路与被测电流之间隔离的场合，分流器是将电流信号转变成电压信号的的低成本方案。

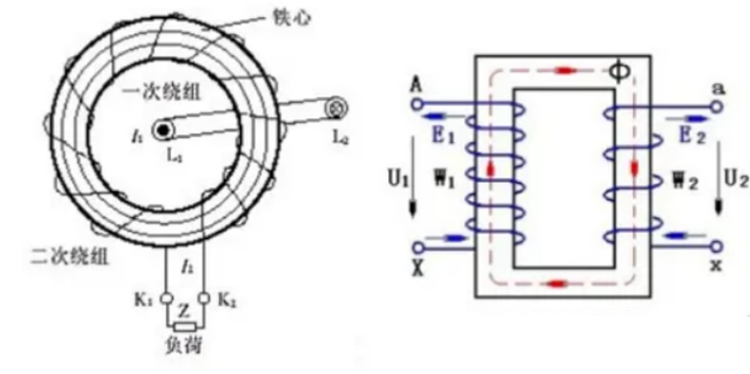

二、互感器

电流互感器的作用是可以把数值较大的电流通过一定的变化转换成数值较小的二次电流，用来进行保护、测量等用途。它是无源结构，可靠性较高，大量应用于电力领域（工频50Hz）产业非常成熟。同时也存在着精度随频率、负载等状态变化，带宽一般较窄，高次谐波测量不准，直流饱和等客观问题。

在电力系统中，电流互感器常用于电流测量、故障保护、电能计量、各种电力设备和控制系统中。

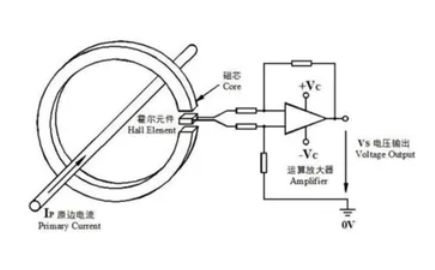

三、霍尔电流传感器

开环的霍尔电流传感器采用的是霍尔直放式原理，闭环的霍尔电流传感器采用的是磁平衡原理。一般开环的适用于大电流监测，闭环适用于小电流监测。它封装尺寸小，测量范围广，低电源损耗，闭环的在响应时间跟精度上要比开环的好很多。相对不足是精度不高，全温区可超过5%。线性度不好，温度稳定性与时间稳定性差，带宽受限。

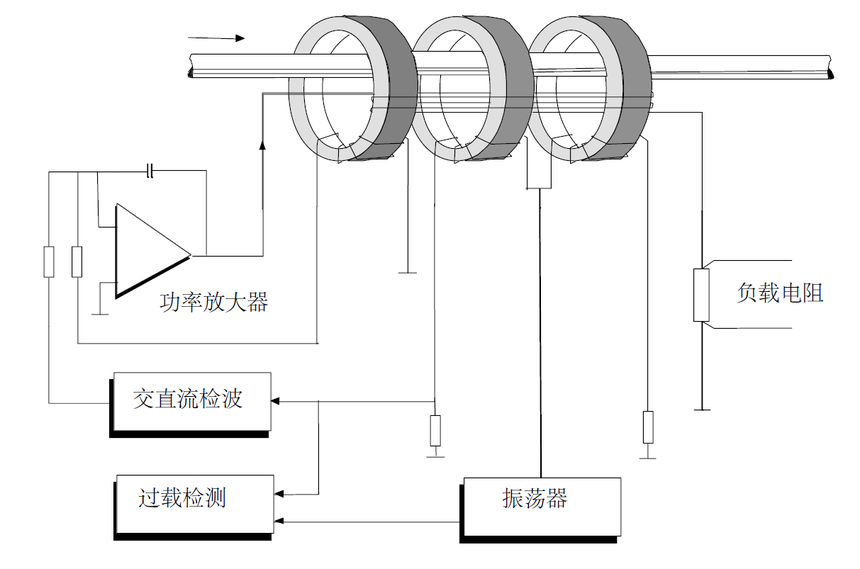

四、磁通门电流传感器

磁通门传感器是应用被测磁场中高导磁率磁芯在交变磁场的饱和激励下，其磁感应强度与磁场强度的非线性关系来丈量弱磁场的。将磁通门激励电流产生的二次谐波信号放大后驱动补偿线圈，使得聚磁磁芯中的磁通与原边电流产生的磁通相互抵消，保持为零，即零磁通状态，则称之为闭环磁通门电流传感器。它的高分辨率、广泛的测量范围（尤其是针对弱磁场）、可靠性高、能够直接测量磁场分量等。由于其特性，磁通门传感器特别适用于高速运动系统中对磁场进行精确测量的场景。因此，在工业和科学领域，磁通门传感器发挥着重要作用，为各种应用提供了可靠的磁场测量解决方案。

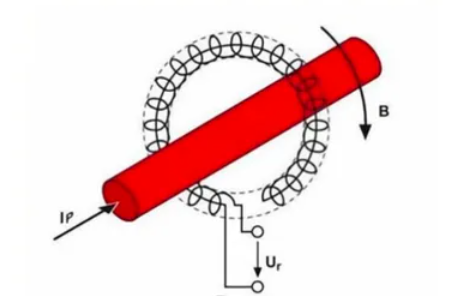

五、罗氏线圈

  罗氏线圈，又称磁位计，是一种空心线圈，通常绕制在非磁性骨架上，用于测量大电流，其工作原理基于电磁感应。罗氏线圈测量范围宽广、带宽高、不易发生磁饱。然而，它的精度不高，适用范围局限于交流电流的检测。罗氏线圈并不适用于直流电流的测量。

  综上所述，电流测量的需求多样化，测量技术和实现方式非常丰富，而其中磁通门电流传感器，在几十毫安至几万安培测量范围内，无论是直流还是交流电流，都可获得较高的测量精度。面对精度要求0.1%以上的精密测量情况，具有显著性能优势，正迅速普及。我们期望在不久的将来，能将这项技术继续发展壮大，为大家带来更多的创新和突破。
